PS8-FSD – Sprühwerkzeug für Warmkammer-Druckguss
| Produkte, Technologie, Unternehmen
Das PS8-FSD ist das Wollin Sprühwerkzeug für den Warmkammer-Druckguss mit Zink und Magnesium. Kompakt gebaut, modular erweiterbar und mit integrierter FSD-EcoSpray Technologie ausgestattet, ermöglicht es präzisen Trennmittelauftrag bei kurzen Zykluszeiten – mit deutlich reduziertem Verbrauch an Trennmittel, Druckluft und Wasser gegenüber konventionellen Sprühsystemen.
Als Teil der Wollin Systemlösung arbeitet das PS8-FSD eng mit der ESM1 LC Warmkammer-Sprühmaschine zusammen.
Vorteile:
- Optimiert für kurze Zykluszeiten – kompakte Bauweise für hohe Taktfrequenzen im Zinkdruckguss
- Reduzierter Trennmittelverbrauch durch FSD-EcoSpray Präzisionsdosierung
- Hohe Prozessstabilität – reproduzierbares Sprühbild in jedem Zyklus, auch im 24/7-Betrieb
- Niedrige Investition mit schnellem Return on Invest
- Modulare Bauweise mit Verlängerungsplatten (7,5 / 10 / 15 mm) für jede Formgeometrie
- Für Zink- und Magnesium-Druckguss
FSD-EcoSpray Technologie – Minimal Mengen Sprühen (MMS)
Statt großer Wassermengen mit verdünntem Trennmittel setzt die FSD-Düse (Feineinstellsprühdüse) auf minimale Konzentratmengen, die direkt an der Düse fein mit Druckluft gemischt werden. Das Ergebnis ist ein präziser, kontinuierlicher Sprühstrahl mit minimalem Overspray – und nahezu ohne Wasserverbrauch.
Wesentliche Effekte:
- Deutlich reduzierter Trennmittelverbrauch (Konzentrat pur, kein Wasser nötig)
- Druckluftverbrauch erheblich gesenkt
- Nahezu kein Abwasser
- Weniger Energie für die Formwiederaufheizung
- Kürzere Sprühzeit – kürzere Zykluszeit
- Verbesserte Gussqualität durch gezielten Trennmittelauftrag
- Verlängerte Formstandzeit durch schonenderes Sprühen
| Sprühwerkzeug | |
| Düsenanzahl | 10–22 Sprüh- und Blasdüsen |
| Sprühkreise | 2 |
| Sprühtechnologie | FSD-EcoSpray (Außenmisch) |
| Mischungsverhältnis | ca. 1:1 – 1:10 |
| Medium | Konzentrat / Öl (kein Wasser nötig) |
| Bauweise | Modular, kompakt |
| Erweiterungsplatten | 7,5 / 10 / 15 mm |
| Werkstoffe & Varianten | |
| Standard-Ausführung | Aluminium (Einsatz mit ESM1 LC) |
| PEEK-Ausführung | ideal für Maschinen mit begrenzter Traglast (z. B. Frech). Geringeres Gewicht unterstützt die Prozessdynamik. |
| PEEK – Blaskreis | FSD-EcoSpray (Außenmisch) |
| Adapter | externe Adaptionen möglich |
| Anwendung | Zink- und Magnesium-Warmkammerdruckguss |

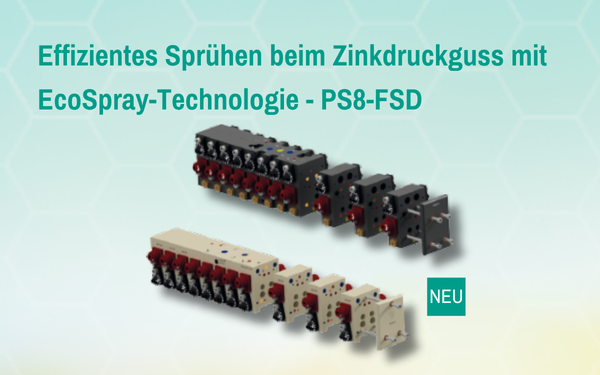

Ausführungen: Aluminium oder PEEK
Aluminium-Ausführung
Standardausführung für den Einsatz mit der Wollin ESM1 LC Sprühmaschine. Hohe Steifigkeit und robuste Konstruktion für den dauerhaften Produktionseinsatz. Vollständig in die Wollin Systemlösung integriert.
PEEK-Ausführung
Für Maschinen mit begrenzter Traglast, z. B. Frech Spraymotion. PEEK als Hochleistungskunststoff reduziert das Gewicht erheblich – die Prozessdynamik profitiert direkt. Externe Adaptionen möglich.
Systemlösung: PS8-FSD + ESM1 LC
Das PS8-FSD ist als Bestandteil der Wollin Systemlösung zusammen mit der ESM1 LC Warmkammer-Sprühmaschine aufeinander abgestimmt. Die ESM1 LC positioniert das Sprühwerkzeug mit einer Wiederholgenauigkeit von < ±0,1 mm – die Grundvoraussetzung dafür, dass FSD-Düsen ihre volle Wirkung entfalten.
ESM1 LC – Eckdaten:
- DGM-Bereich ab 800 kN
- Vertikalhub 600–800 mm
- Traversiergeschwindigkeit 2,75 m/s
- Wiederholgenauigkeit < ±0,1 mm
- Steuerung: Siemens S71500 / SC2
- Schnittstelle: DISPO25
Einsatzbereiche
- Zinkdruckguss – Warmkammer, kleinere Formteile mit hohen Stückzahlen
- Magnesiumdruckguss – Warmkammer, anspruchsvolle Oberflächenanforderungen
- Anlagen mit begrenztem Bauraum und Traglast (PEEK-Variante)
- Frech Spraymotion Sprühtechnik (PEEK-Variante mit Adapter)
- Umrüstung von konventionellen auf MMS-Sprühsysteme (Retrofit)
